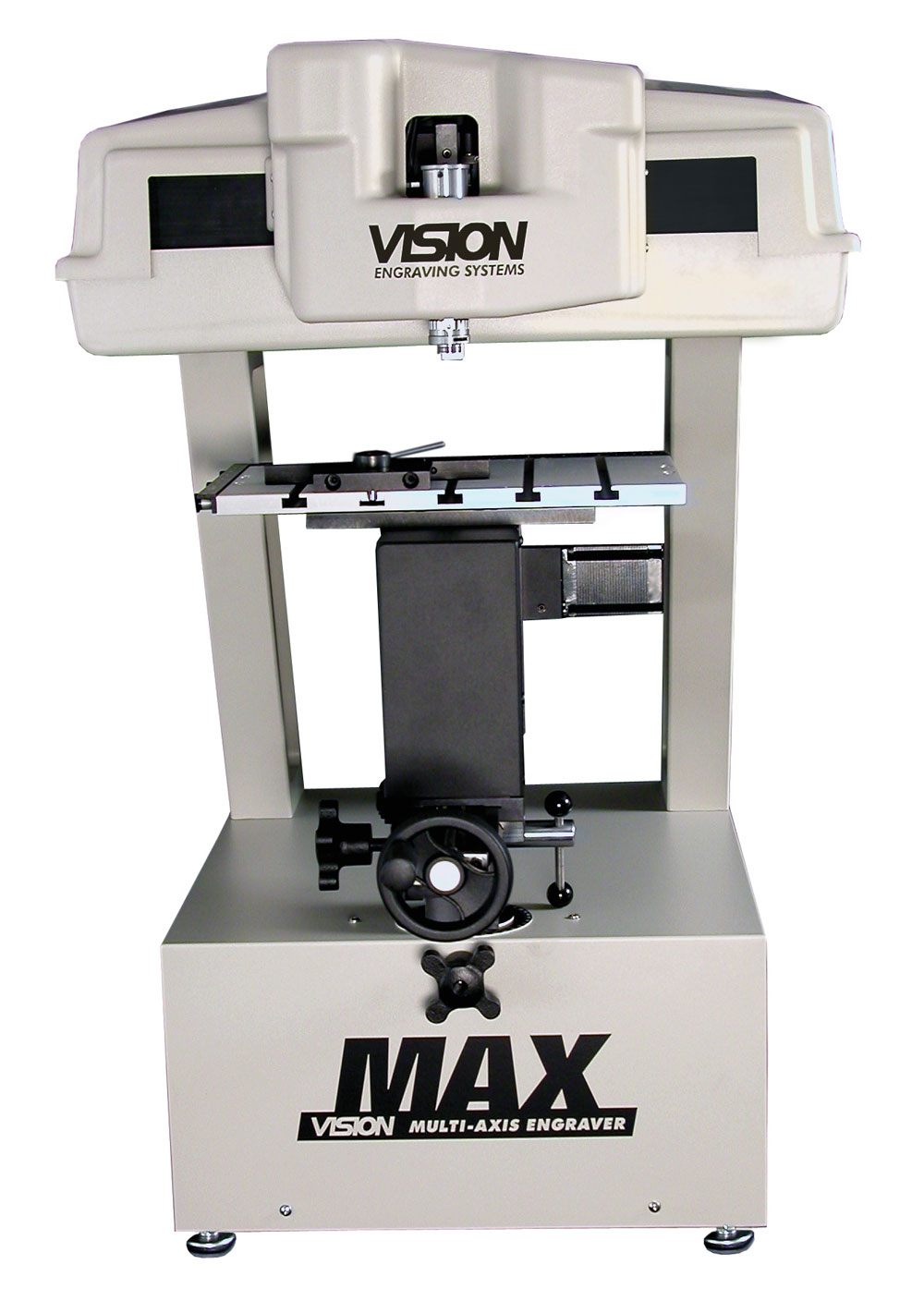

MAX Engraver

Bearbeitungsbereich: 305mm x 203mm

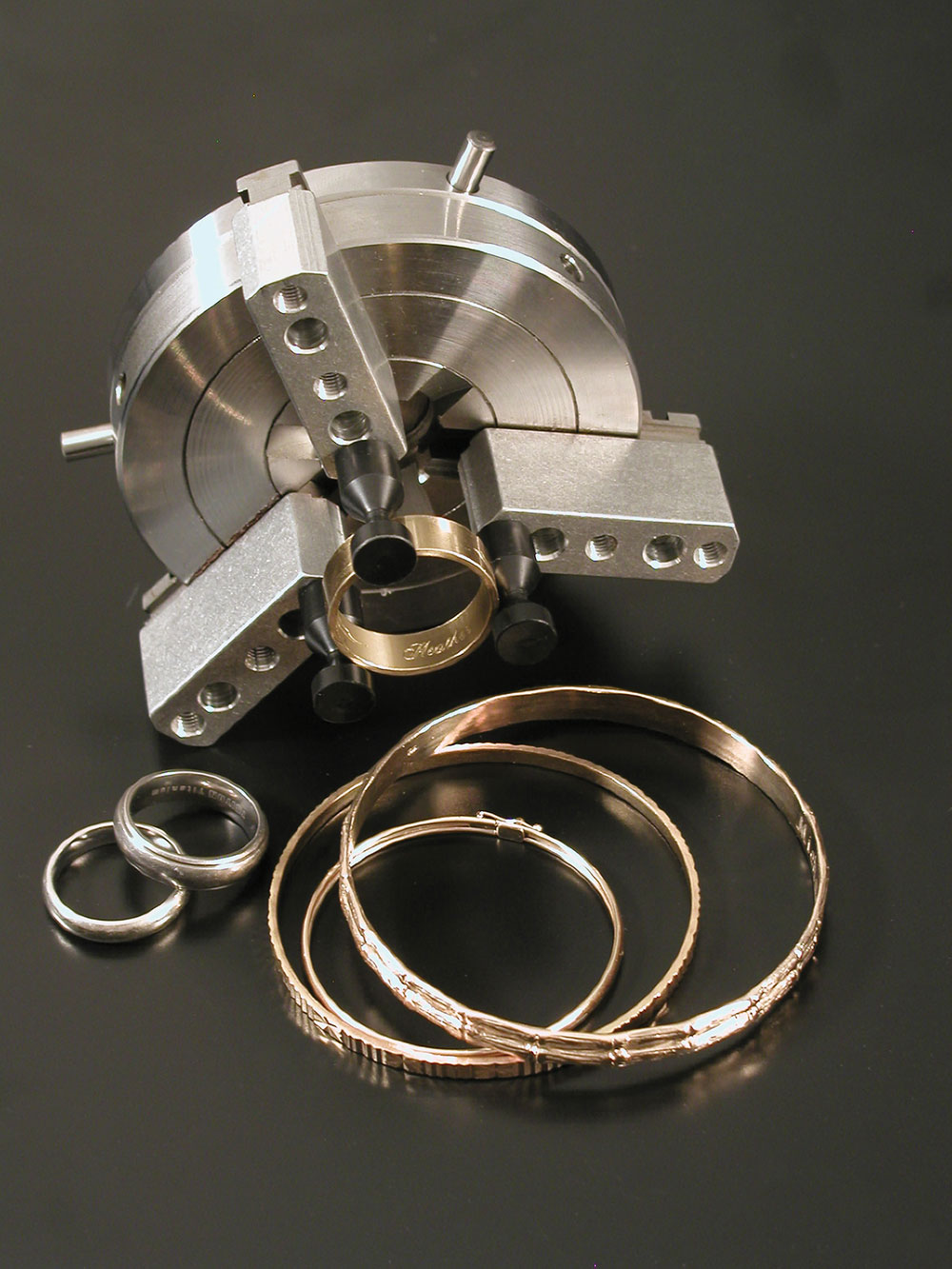

Der MAX-Engraver ist äußerst vielseitig. Er verfügt über einen Gravurtisch (300x200mm), Schraubstock und eine 4.Achse (Rotationseinheit) für zylindrische Werkstücke. Er graviert flache Gegenstände bis zu einer Materialstärke von 280mm und zylindrische Werkstücke bis zu 250mm Durchmesser. Neben Materialien wie Kunsstoff, Holz, Plexiglas, lassen sich auch Metalle wie Aluminium, Messing, Stahl und Edelstahl problemlos gravieren. Als Option ist eine Vorrichtung für die Ring- Innen- und Außengravur erhältlich. Die automatische Materialhöhenerkennung (Proximity-Switch) macht das manuelle Anfahren der Materialoberfläche überflüssig. Nicht zuletzt dadurch ist das Gerät äußerst benutzerfreundlich. Der eingebaute Laserpointer ermöglicht das einfache Einrichten besonders von unregelmäßig geformten Werkstücken. Außerdem steht mit dem Laserpointer eine Vorschau-Funktion zur Verfügung.

Anwendungsbeispiele

Gravur von Typenschilder aus Aluminium (Fräsgravur oder Ritzgravur), Gravur von Edelstahl-Schildern (Ritzgravur), Gravur und Ausfräsung von Kunststoffschildern (z.B. Namensschilder), elektrotechnische Beschilderungen, Direktbeschriftung von Bauteilen, Klingelschilder, Kleintier-Anhänger(Hundemarken), Pokalschilder, Sport- und Ehrenpreise, Gravuren in Metallen aller Art, Pokale, Flaschen und andere zylindrische Werkstücke,Leiterplattenherstellung (Isolationsfräsen),Gravur von Ringen und anderen Schmuckstücken.

Technische Daten

max. Gravierbereich 305mm x 203mm
max. Werkstückgröße flach 292mm x unendlich
max. Werkstückhöhe zylindrisch 305mm x 250mm Durchmesser
max. Werkstückhöhe Tisch 76mm
max. Werkstückhöhe Schraubstock 280mm
Fräsergröße 11/64" - 4,365mm optional: Spannzangenspindel
Fräser-Drehzahl 0-16.000 U/min
Leistung Fräsmotor 105
Schrittauflösung 0,005mm
Verfahrgeschwindigkeit max. 200mm/sek.
Schnittstelle Ethernet
Ansteuerung/Elektronik Vision High-Speed-Controller Serie 4 integriert
Elektrischer Anschluss 230V~, 5A
Geräte-Abmessungen 610mm x 432mm x 851mm
Gewicht 125Kg
